Jac Kooij B.V. in Aalsmeer is een derde generatie metaalbewerkingsbedrijf, gespecialiseerd in maatwerk winkelinterieurs en displays voor de Europese retailmarkt. Engineering, metaalbewerking, afwerking en assemblage vinden grotendeels in eigen huis plaats.

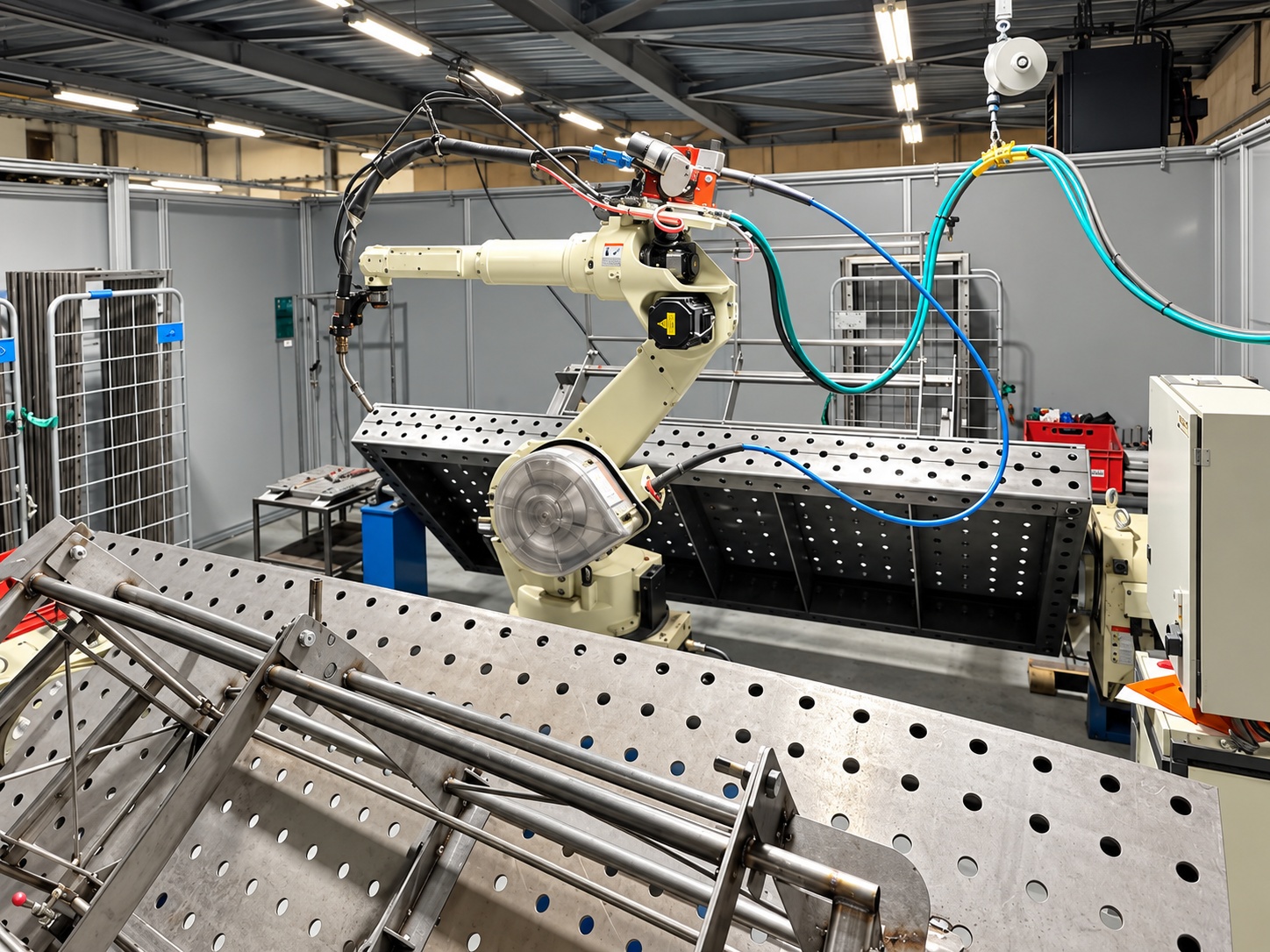

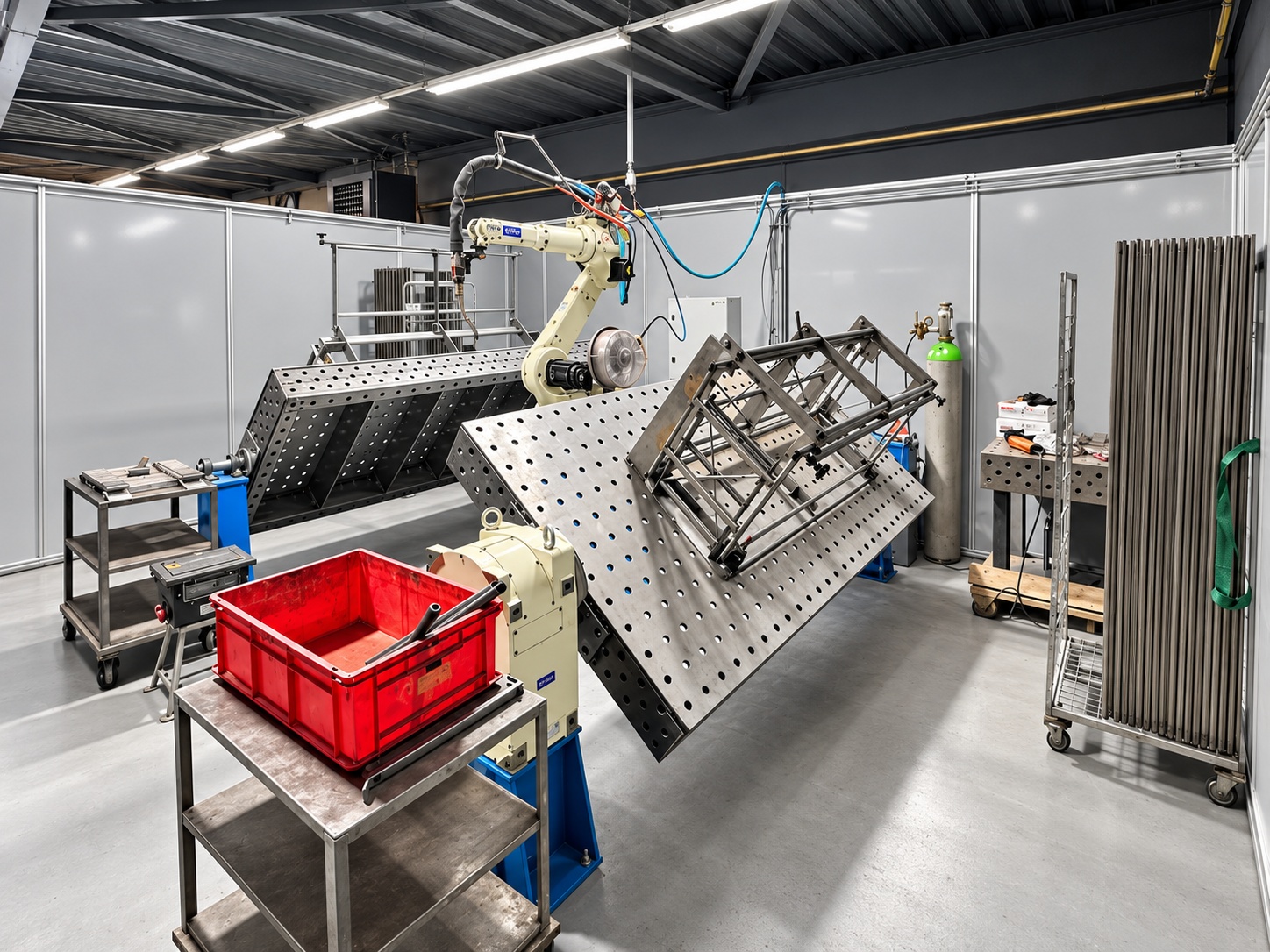

Om de lasproductie verder te automatiseren, investeerde Jac Kooij in een robotlaserlasinstallatie met een 3 kW fiberlaser. De robot voert geprogrammeerde lasbewegingen snel, nauwkeurig en reproduceerbaar uit. Het hogere laservermogen en het bewegingsbereik vragen om een veiligheidsoplossing die is afgestemd op de installatie en productieomgeving.

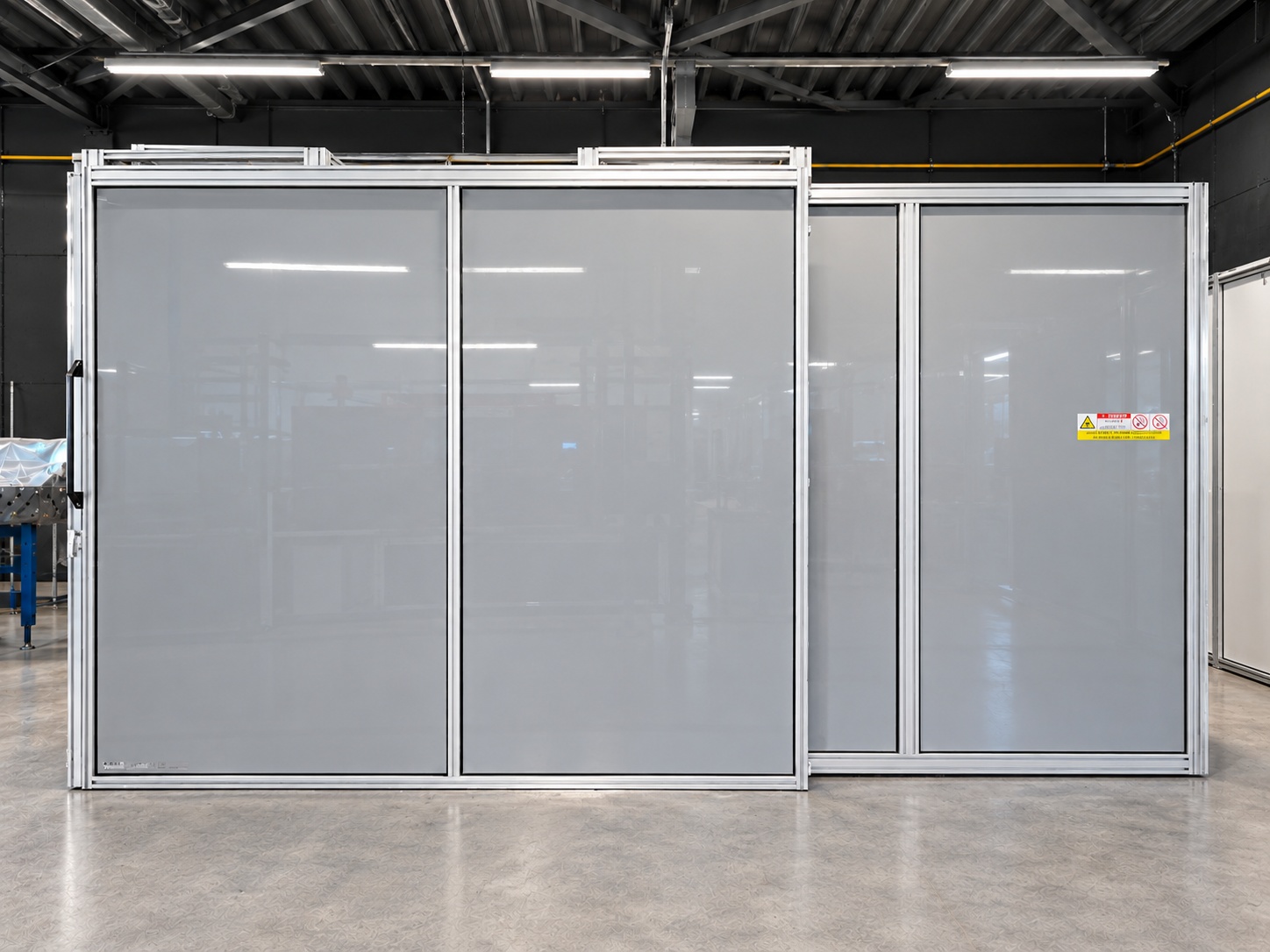

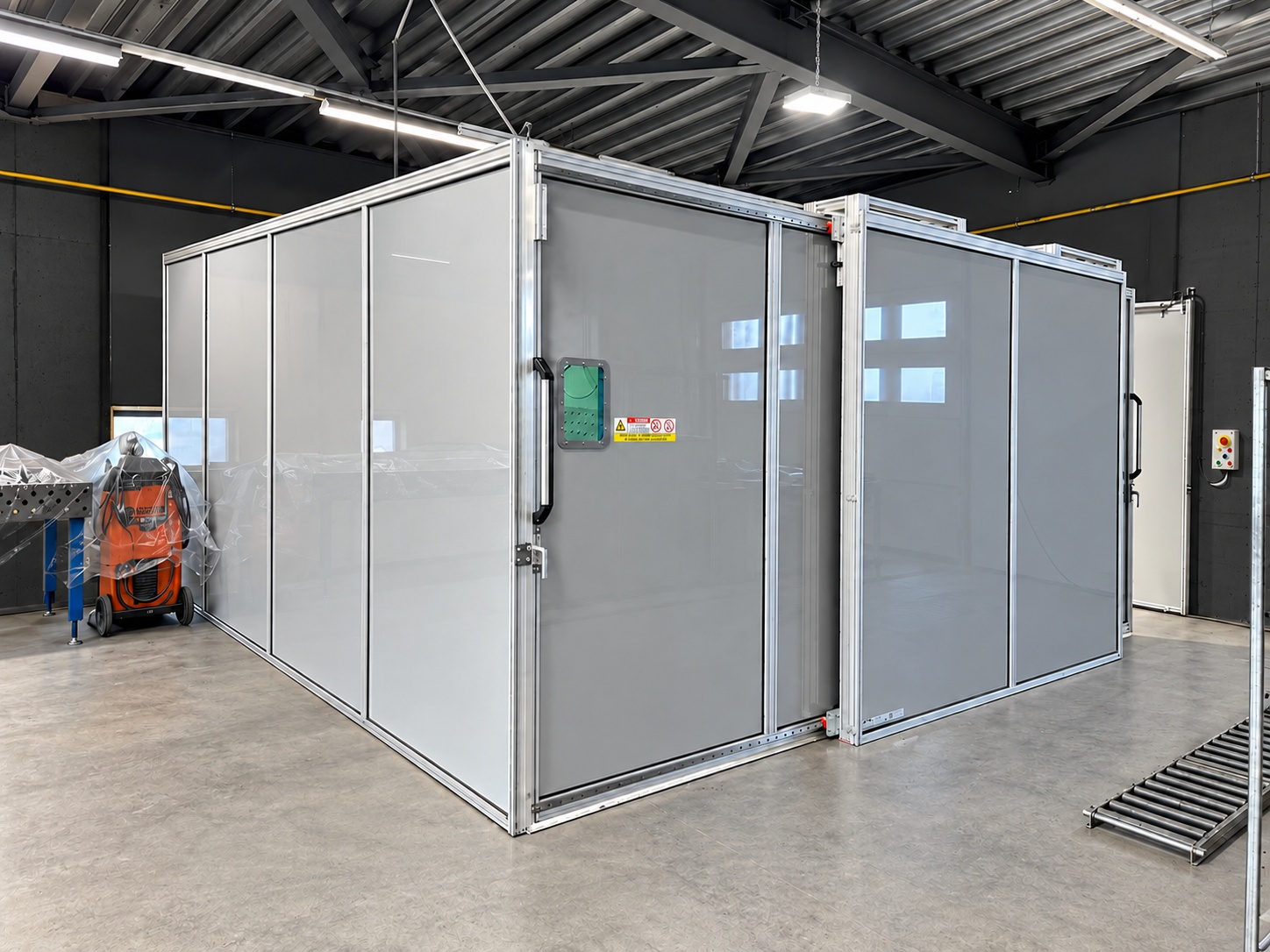

NEVO Safety ontwierp en realiseerde hiervoor een projectspecifieke, modulaire laserlasveiligheidscabine. Deze schermt de robotopstelling af en beschermt medewerkers tegen directe, gereflecteerde en verstrooide laserstraling. Ook toegang, zichtlijnen, onderhoud en toekomstige aanpassingen zijn in het ontwerp meegenomen.
Een robotlaserlasinstallatie bestaat uit meerdere samenwerkende onderdelen. Daarom brachten we eerst de grenzen en verantwoordelijkheden tussen de robot, laserbron, veiligheidsbesturing en cabine in kaart. Ook legden we vast welke partij verantwoordelijk is voor de integratie en waar de technische overdrachtspunten liggen.
Vervolgens ontwierpen we de cabine rond het bewegingsbereik van de robot en de mogelijke laserbelasting. Daarbij keken we naar directe en gereflecteerde straling, veilige afstanden, toegangen, kijkvensters en de koppeling met de veiligheidsbesturing. Het toegepaste wandmateriaal is onder representatieve laserbelasting getest en de deuren worden voorzien van interlocks die de laseremissie bij openen onmiddellijk stoppen.
Na integratie van de robot en veiligheidsvoorzieningen wordt de complete opstelling onafhankelijk gevalideerd. Daarbij worden de afscherming, veiligheidsfuncties en mogelijke lek- of strooistraling gecontroleerd. Zo wordt niet alleen de cabine beoordeeld, maar de veiligheid van de installatie als geheel.

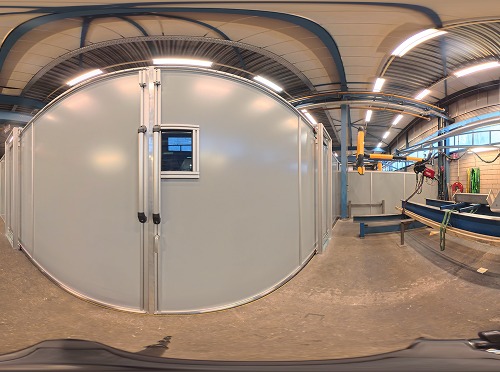

Cabine geplaatst. Opleverdocumentatie en meetresultaten volgen na de eindvalidatie.
